Super Slim Cross Roller Bearing -GSRAU

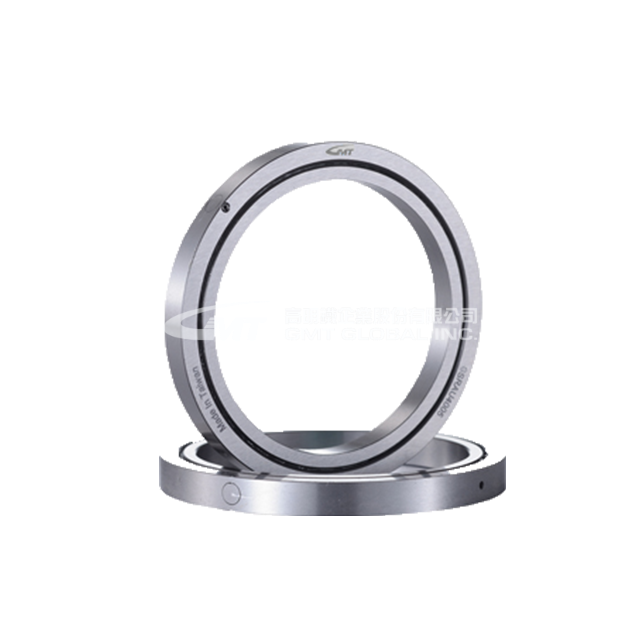

超薄型交叉滚子轴承-GSRAU10008

★超薄型交叉滚子轴承，轴承宽度有5mm、8mm、13mm三种选择。
★高刚性及紧凑的设计适合有限空间及轻量化机构。
★安装、调整方便。

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2022.05.30

轴称	型号	主要尺寸						肩部高度		基本额定负荷(俓向)		重量
轴称	型号	内径 Ød	外径 ØD	节圆直径 dp	厚度 T	润滑孔 d₀	倒角 r_min	Øda	ØDh	C KN	C₀ KN	Kg
10	SRAU1005	10	21	14.7	5	1	0.15	12.5	17	1.12	0.809	0.009
20	SRAU2005	20	31	24.7	5	1	0.15	22.5	27	1.94	1.4	0.015
30	SRAU3005	30	41	34.7	5	1	0.15	32.5	37	1.89	2.14	0.021
40	SRAU4005	40	51	44.7	5	1	0.15	42.5	47	2.14	2.74	0.027
50	SRAU5005	50	61	54.7	5	1	0.15	52.5	57	2.43	3.49	0.032
60	SRAU6005	60	71	64.7	5	1	0.15	62.5	67	2.63	4.06	0.038
70	SRAU7005	70	81	74.7	5	1	0.15	72.5	77	2.81	4.68	0.044
80	SRAU8005	80	91	84.7	5	1	0.15	82.5	87	3.05	5.43	0.5
90	SRAU9005	90	101	94.5	5	1	0.15	92.5	97	3.19	6.03	0.056
100	SRAU10005	100	111	104.7	5	1	0.15	102.5	107	3.37	6.63	0.061

轴称	型号	主要尺寸						肩部高度		基本额定负荷(俓向)		重量
轴称	型号	内径 Ød	外径 ØD	节圆直径 dp	厚度 T	润滑孔 d₀	倒角 r_min	Øda	ØDh	C KN	C₀ KN	Kg
50	GSRAU5008	50	66	57	8	1.5	0.5	53.5	60.5	5.1	7.19	0.08
60	GSRAU6008	60	76	67	8	1.5	0.5	63.5	70.5	5.68	8.68	0.09
70	GSRAU7008	70	86	77	8	1.5	0.5	73.5	80.5	5.98	9.8	0.1
80	GSRAU8008	80	96	87	8	1.5	0.5	83.5	90.5	6.37	11.3	0.11
90	GSRAU9008	90	106	97	8	1.5	0.5	93.5	100.5	6.76	12.4	0.12
100	GSRAU10008	100	116	107	8	1.5	0.5	103.5	110.5	7.15	13.9	0.14
110	GSRAU11008	110	126	117	8	1.5	0.5	113.5	120.5	7.45	15	0.15
120	GSRAU12008	120	16	127	8	1.5	0.5	123.5	130.5	7.84	16.5	0.17
130	GSRAU13008	130	146	137	8	1.5	0.5	133.5	140.5	7.94	17.6	0.18
140	GSRAU14008	140	156	147	8	1.5	0.5	143.5	150.5	8.33	19.1	0.19
150	GSRAU15008	150	166	157	8	1.5	0.5	153.5	160.5	8.82	20.6	0.2
160	GSRAU16013	160	186	172	13	2	0.8	165	179	23.3	44.9	0.59
170	GSRAU17013	170	196	182	13	2	0.8	175	189	23.5	46.5	0.64
180	GSRAU18013	180	206	192	13	2	0.8	185	199	24.5	49.8	0.68
190	GSRAU19013	190	216	202	13	2	0.8	195	209	24.9	51.5	0.69
200	GSRAU20013	200	226	212	13	2	0.8	205	219	25.8	54.5	0.71
