    SAX70 - 高阶精密型


    ★ 台面尺寸 120x100
    ★ 材质-铝合金 / 阳极雾本

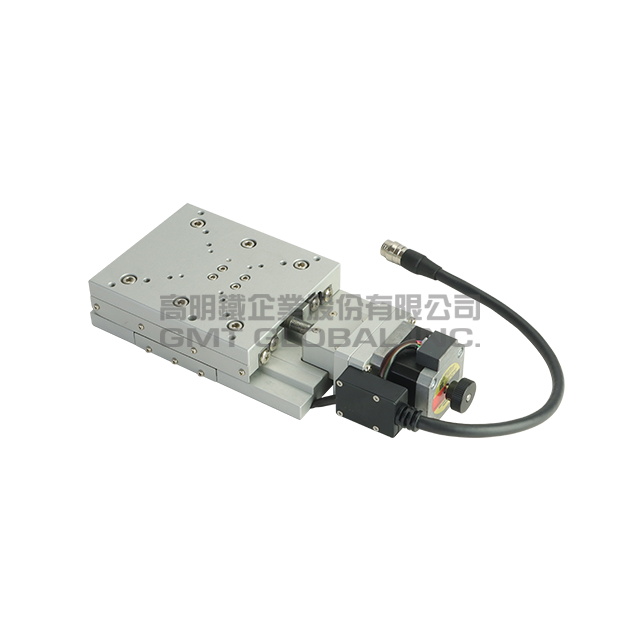

    此图片为SAX100-75-A2OPL产品图

    商品库存单位(SKU): SAX100 - Ultra Precision-copy
    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2024.5.20

    型号

    SAX70-20-A2OPR-JD

    SAX124-60-A2OPR-JD

    SAY70-20-A2OPR-JD

    SAY124-60-A2OPR-JD

    台面尺寸 (mm)

    75*70mm

    160*124mm

    75*70mm

    160*124mm

    移动行程 (mm)

    ±20mm

    ±30mm

    ±20mm

    ±30mm

    传动方式

    滚珠螺杆Φ6,导程1mm

    滚珠螺杆Φ8,导程2mm

    滚珠螺杆Φ6,导程1mm

    滚珠螺杆Φ8,导程2mm

    轨道

    交叉滚柱引导式

    滑台材质/表面处理

    铝合金/阳极本色

    本体重量 (kg)

    0.7kg

    2.9kg

    1.4kg

    5.8kg

    联轴器型号

    FSMMS12-5*5

    FSMMS16-5*5

    FSMMS12-5*5

    FSMMS16-5*5

    精度等级

    OP:高阶精密型

    出线方向

    R:右侧安装(标准库存)/L:左侧安装

    分辨率(脉冲) (µm)

    2um(Full)/1um(Half)

    4um(Full)/2um(Half)

    2um(Full)/1um(Half)

    4um(Full)/2um(Half)

    最高速度(全步级) (mm/sec)

    20mm/sec

    单向定位精度 (µm)

    5um

    10um

    5um

    10um

    反复定位精度(µm)

    ±0.3um

    荷重(水平安装) (Kgf)

    10kgf

    30kgf

    9kgf

    26kgf

    空转 (µm)

    1um

    2um

    1um

    2um

    平行度 (µm)

    20um

    运动真直度  (µm)

    2um

    3um

    2um

    3um

    运动平行度 (µm)

    10um

    直交度

    -

    5um



    马达

    类型 /出轴型式

    五相步进高解析马达/口28双出轴

    五相步进高解析马达/口42双出轴

    五相步进高解析马达/口28双出轴

    五相步进高解析马达/口42双出轴

    厂牌 /型号

    东方马达/PKP523MN07

    东方马达/PKP546MN18B

    东方马达/PKP523MN07

    东方马达/PKP546MN18B

    驱动器 厂牌 / 型号

    东方/五相CVD系列(另外选购)

    接头

    滑台侧接头

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS

    控制器侧接头

    15Pin公端连接器D-SUB / 12Pin公端连接器HRS (另外选购)

    传感器

    行程原点传感器

    光电传感器GMT-sensor

    行程极限传感器

    马达接近原点传感器

    电源电压

    24V±10%

    控制输出

    NPN开放式集电极输出24V 8mA以下

    输出控制

    检测(感应时) : 输出晶体管OFF(非导通)

    *1产品标准接头型式为D-SUB、HRS
    *2接头的出线长度约26cm

    多点反复定位量测说明

    ♦   精度量测说明

    1. 单向定位精度: 在预定检测的行程范围内,由一起始位置开始,向一定方向顺序做移动定位,检测其实际移动值与目标移动值之间的差值,并取其最大误差值,此值即为单向定位精度。
    2. 多点反复定位精度: 预定检测的行程范围内,在机械程式执行时,反覆运行同一程序代码所得到的位置精度。计算反覆来回相同位置时,所产生的位置偏差,并取的两者间的偏差值。

    ♦   精度介绍说明

    1. 已符合光纤耦合、半导体制程之轻度需求而设计GMT高阶精度检测方式。

    2. GMT高阶精密直线滑台模组系列的检测采多点反复量测方式,即在固定行程范围内做多点数量测取点(点数多寡依行程长短做增减),并记录往返位置误差实际变化,追求高精度重现性。

    3. 透过非接触式的雷射干涉仪量测,确保单向定位在10μm内、多点反复定位精度在1.5μm内。另有更高精度需求请与区域经销/业务团队洽询。



    系统构成示意图

    ♦   连接线之详细规格请参阅滑台与连接线说明。

    ♦   驱动器之选用建议请参阅马达/驱动器对照表,或参阅GMT马达及驱动器目录之驱动器建议选用。

    ♦   驱动器为GMT所选的最佳搭配之常备品!若另有不同需求,请依实际所需功能自行选用适合的驱动器。



    轴向定义

    关于移动轴、转动轴名称的定义,GMT公司作如下图的定义:

    水准方向为X、Y轴;垂直方向为Z轴;绕X、Y、Z轴的转动分别记作α轴、β轴、θ轴。

    绿色指向标记,为该产品之运动轴向。
