[技術資料] 滑軌 產品選用

滑軌 產品選用

滑軌選用作業流程

1. 依負載需求選擇滾動元件保持器。

2. 選擇重負載→滾柱 或 輕負載→滾珠。

3. 依『滾動元件直徑』。

4. 依滑軌『安裝方式』選擇所需型式。

5. 選定所需『規格』。

6.『使用環境』選擇材質：SUJ2及SUS440

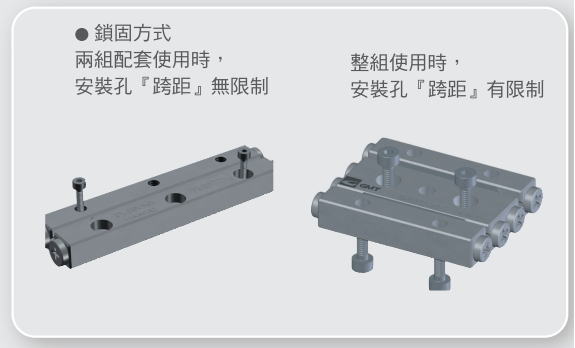

鎖固方式

GMT直線運動滑軌

係由兩個V型溝滑槽經熱處理硬化後，施行高精度成型研磨加工，與滾動元件構成，滾柱型以相連90度的角度輪流移動，達到高平行度及高平面度使用需求。

在構造上因滾動元件是採用精密圓筒滾柱與V 型溝槽呈交叉線接觸方式傳動，而且是非循環方式，所以摩擦抵抗的變動也相當少。

甚至輕負荷時的起動摩擦抵抗與運動摩擦抵抗幾乎沒有差異，因此可得到高精度的移動及耐荷重的表現。

滑軌應用

被廣泛應用在高精度、重荷重或輕荷重的精密移動裝置、在各種測定器、印刷基板鑽孔機等精密機器或光學測試儀、

光學實驗之精密量測、精密微調光學工作台、操縱機構、檢查裝置，精密定位，定量移動、X射線裝置及細孔放電機等的滑座部分。

潤滑

直線運動時，必須提供有效的潤滑功能，如果沒有潤滑下使用，會增加滾動體的磨耗，縮短使用壽命潤滑功能：
1. 最大程度地降低運動部件之間的摩擦，從而可防止卡住及減少磨耗。
2. 在滾動面上形成油膜以減少金屬介面磨耗，以延長滾動體的工作壽命。
3. 覆蓋於金屬表面以防止生銹。
