[技術資料] 滑軌-直線運動軌道行程計算及滾柱數量

滑軌-直線運動軌道行程計算及滾柱數量

◎ 當選擇滑軌規格時,滑行長度及滾柱數量應該和精準度,負載重量及額定的負載重量一樣考量。

◎ 最大行程長度的計算與選定

(範例) 依下述條件並列使用交叉滾柱導軌時，應選用何種規格滑軌?

使用規格……GRV04

負荷荷重……P=4000N

使用行程長度……SW=120mm

解:希望使用的行程長度低於滑軌行程長度80%以下，滑軌行程長度由下列公式求得。

SW ≦ 0.8 S      S：滑軌行程長度mm

                    SW：所使用的行程長度mm

設若 SW=120mm S ≧ ( 1 / 0.8 ) x 120 = 150

依 GMT 滑軌目錄所示

 對最大行程之選擇其最適者為154mm，產品規格型號為GRV04-200

◎ 容許荷重(F)的計算

F＝2（Z／2）FU   Z：圓筒滾柱支數

                          Z/2：取整數值，餘數捨去

                          FU：每一支圓筒滾柱的荷重能力N（參照型錄數據)

解：從型錄查知 R=18， FU = 390，F = 2 ( 18 / 2 ) x 390 =7020 N

因此容許荷重F比負荷荷重P=4000 N還大

荷重比=4000/7020*100=56.98%

對產品規格型號GRV04-200而言，屬中負荷。

◎ 保持器長度及滾柱數量的計算

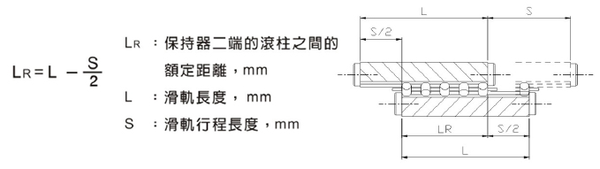

保持器長度由行程長度及最大滑行長度決定，計算方式依末端螺絲及擋片的規格而不同。保持器二端的滾柱之間的距離是行程長度扣掉最大行程長度的一半。

公式如上圖.
