MZL60-AS

Z軸精密滑台
單軌- Z軸-(X軸滑台+L板)
台面尺寸 : 60(mm)
行程 : ±6.5 (mm)
傳動位置-側邊正手
★ 軌道方式使用交叉滾柱導引式,在構造上透過V型構槽和交叉滾柱用線接觸方式傳動,達到高精度的移動，及耐荷重的表現
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-鋁合金(質輕,導電度佳)

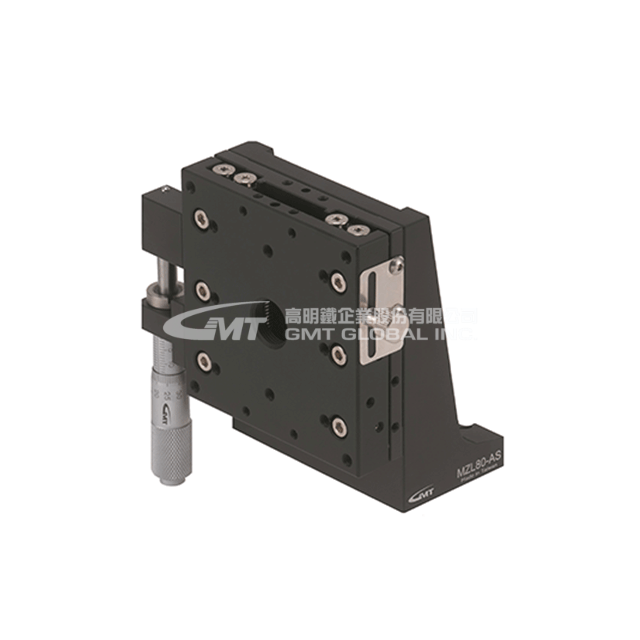

★此圖為MZL80-AS

Sku: MZL60-AS

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

產品概述
2D/3D Downloads
聯絡我們

Update：2024.5.14

型號		MZL60-AS / MZL60-ASZ
規格說明	台面尺寸 (mm)	60 X 60
	行程 (mm)	± 6.5
	分釐卡最小讀取量 (μm)	10
	移動精度真直度 (μm)	3
	移動精度縱向偏擺	25"
	移動精度橫向偏擺	15"
	荷重 (Kgf)	2.0
	本體重量 (Kg)	0.45
	材質	鋁合金
	表面處理	黑色陽極

滑台進給位置

滑台軌道特性說明

滑台主要進給方式

MZL60-AS
